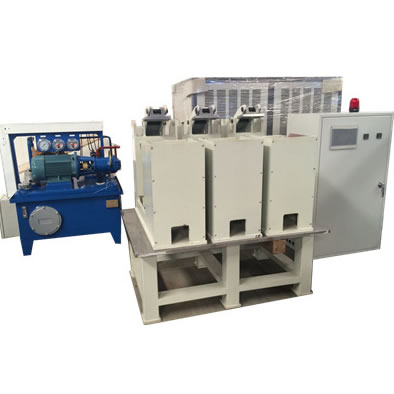

XQRY -□□□型框式线圈热压机

型号: XQRY -120 / -160
加热功率: 10KW/12KW
最大线圈截面: 32*65mm2
最高温度: 240℃

热压机集温控、电控、模压为一体的设备，适用于成型后线圈的模压线圈固化。

工作方式采用液压自动压紧线圈、电加热管加热、可控硅调温，用富士温控器控制温度。到设定时间自动报警。采用自动预压（低压1.2-1.5Mpa）工艺，5-10分钟后自动加满压（6MPA）,5.6-6.2MPa内保压。温控表控制下在设定温度上下2℃的区域内自动加热断电。

按圈直线边长度分XQRY-120和XQRY-160两种规格（可按用户要求）


项目Item	参数Paras.
	Model:XQRY-120	Model:XQRY-160
电加热功率electric heating power	10KW	12KW
工作温度范围working temperature range	160～180℃	160～180℃
最高温度Max.temperature	240℃	240℃
仪表控制温度精度误差instrument control temperature accuracy error	±2℃	±2℃
工件温度误差workpiece temperature error(within 1 meter)	±10℃	±10℃
液压系统工作压力范围hydraulic system working pressure range	3～6Mpa	3～6Mpa
液压压头数量hydraulic press head qty.	6	8
液压压头压力范围hydraulic press head pressure range	1000-2000 kgf	1000-2000 kgf
线圈单边压紧力范围coil single edge pressing force range (three press heads resultant force)	3000-6000kgf	4000-8000kgf
线圈开档W范围coil open mouth W field	190～650mm	200～1000mm
线圈直线边L3长度范围coil straight edge length L3 range	≤1200mm	≤1600mm
线圈最大截面coil max.section	32×65mm²	32×65mm²
模具总长mould total length	1650mm	2000mm
发热管长度heating tube length	1450mm	1850mm
有效发热区长度effective heating area length	1200mm	1700mm
