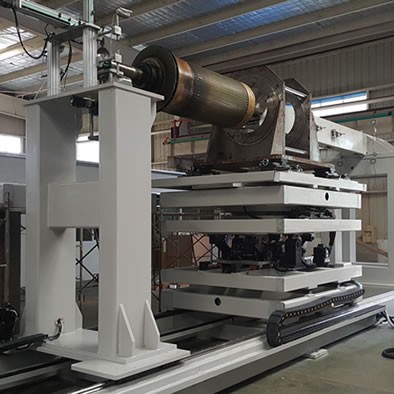

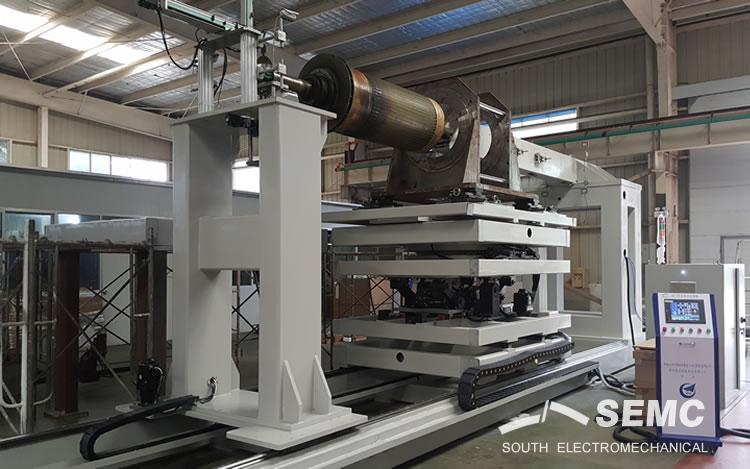

DZZHZ-4000型数控定、转子合装机

定转子合装机是我公司最新开发的用于中型电机定、转子自动化装配设备，可取代人工操作， 防止人工操作中的磕碰等问题，减少吊运次数，改善作业环境、减轻装配人员的劳动强度，提高作业效率和综合装配质量，适应产品生产自动化流水线的要求，具备超稳定、高质量和低保养的特点。

该设备由设备底座、电机定子托盘、定子调整平台、转子固定臂、转子移动臂、水平检测机构及控制与操作系统组成。

该机采用数字控制技术，所有参数均可通过触摸屏输入、修改和保存。

主要技术参数

电机中心高范围         （450～710）mm

转子最大重量           ≤5000kg

转子最大长度           ≤4000mm

转子外径             （500~830）mm

定子最大重量           ≤8000kg

定子最大长度           ≤3500mm

压缩空气：            （0.5 ～0.6）MPa

完成一次定转子合装的时间： 除人工吊装时间外≤10分钟

最大定转子轴线对中度偏差：  ≤0.5mm
